第一作者：李亚洲 共同第一作者：曹赛征

通讯作者: 李玉科 共同通讯作者：宋宇

发表期刊：SCIENCE CHINA Physics, Mechanics & Astronomy；

Impact Factor： 7.5 （中科院一区，JCR Q1）

第一单位：杭州师范大学；

合作单位：浙江大学，中科院物理所

论文网址：https://www.sciengine.com/SCPMA/doi/10.1007/s11433-025-2767-6

成果简介：

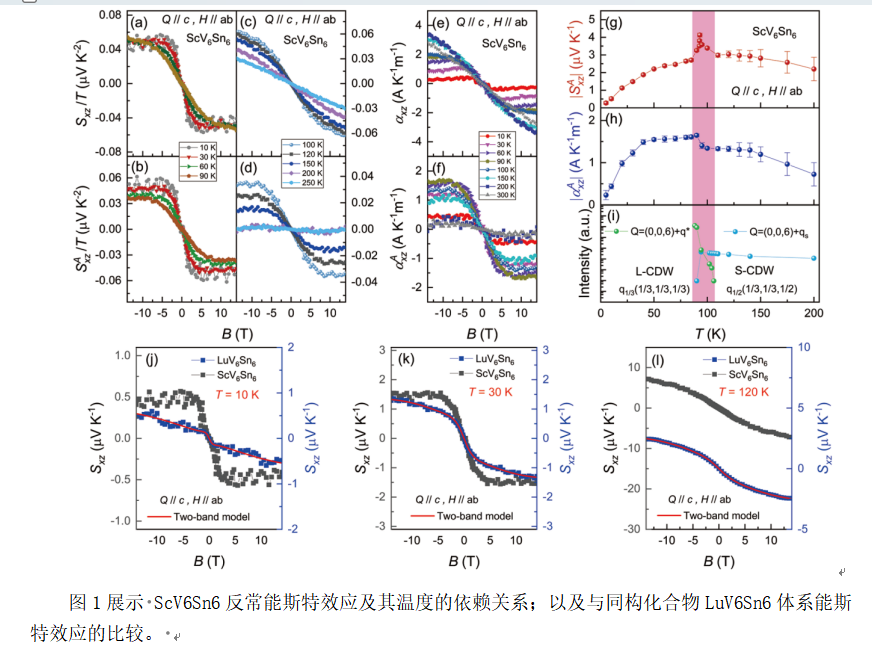

非磁性kagome晶格材料ScV₆Sn₆被发现在低温92K附近展现出非常规的电荷密度波序，并伴随异常霍尔效应、隐藏磁性和多重晶格不稳定性等特征。本论文通过热电输运研究，发现ScV6Sn6在接近CDW态时，展现出反常的横向能斯特信号，其峰值达到4 μV /K。进入CDW态后，台阶状的反常能斯特信号越发强劲，且在10K时最为明显。此外，即使在非磁性基态下，其磁场诱导的热电势和热导率仍会发生显著变化，量子震荡的热电势表明其非平庸的拓扑能带特征。同时，我们比较了没有CDW转变的同构化合物LuV6Sn6体系的能斯特效应，发现其低温能斯特效应源自于双带载流子贡献，不同于ScV6Sn6的反常行为。这些观测结果支持ScV₆Sn₆中存在时间反演对称性破缺现象，与μ子自旋弛豫（μSR）实验证实的隐藏磁性机制比较契合；因此，ScV6Sn6体系反常能斯特效应的主要贡献应该源于隐藏磁性导致的非平庸贝利曲率；但同时涉及轨道电流和手性电荷序的替代机制仍有可能存在。这些发现为揭示kagome结构材料中电荷密度波和反常输运现象之间的相互作用提供了宝贵的参考价值。

创新要点：

本研究首次发现了非磁性kagome材料ScV₆Sn₆中的各向异性的反常输运性质，包括反常霍尔效应和反常能斯特效应，以及巨大的各向异性磁电阻和线性磁热电势等等，这些性质主要依赖于其电荷密度波序态呈现的隐藏磁性或者轨道电流和手性电荷等导致的时间反演对称性破缺现象；进一步的证据需要更多的实验支持。
